Ce guide est destiné a une compréhension synthétique des composants informatiques constituant un ordinateur PC.
Les composants essentiels sont détaillés selon leur contexte d’application. Les applications bureautique, multimédia, gaming, vidéo, station de travail ou pc industriel sont abordées.
L’innovation technologique continue, l’évolution des performances des composants imposent un benchmark régulier des composants.
Le monde du jeu vidéo, incluant l’e-sport et le gaming, est aujourd’hui la force dominante du divertissement mondial dépassant l’économie combiné du cinéma et de la musique.
Les ordinateurs demeurent les moteurs de l’innovation matérielle dans la création des composants : cartes graphiques, cartes son, processeurs graphiques, mémoires…

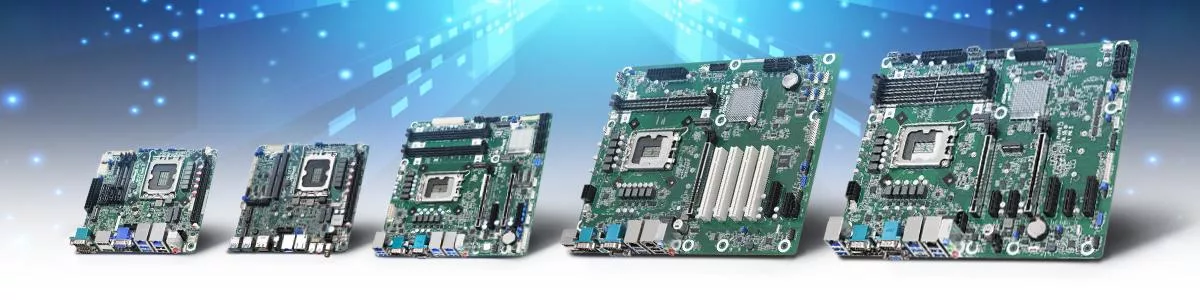

Guide technique Carte Mère
Fonction
Une carte mère est un circuit imprimé électrique comportant des composants électroniques soudés. La fonction principale d’une carte mère est le traitement de données informatiques (computer data). Elle assure également les fonctions auxiliaires de stockage temporaire, de transmission, synchronisation et de compatibilité des données vers l’extérieur. Nécessite une source alimentation électrique normalisée.
Caractéristiques
Les caractéristiques et les performances d’une carte mère sont fixés par son architecture et ses composants. Elle inclus :
Support CPU : embase spécifique de processeur.
Chipset : circuit intégré électronique qui contrôle la communication entre le processeur et les autres composants.
Slots mémoire : 2 ou 4 embases permettant d’installer de la mémoire vive (RAM).
Slots de stockage : embases appelées Ports SATA ou Ports M.2 NVMe pour les disques durs.
Connecteur PSU : embase d’alimentation de la carte mère.
Slots d’extension : embases PCI Express pour l’installation de carte graphique, carte réseau ou carte son.
Horloge : oscillateur à quartz pour synchroniser la circulation des données et l’horloge temps réel (RTC).
Pile CMOS : pile bouton pour l’alimentation de la mémoire CMOS du BIOS/UEFI.
Ports E/S (Entrées / Sorties ) : panneau arrière pour la connectique externe (USB, Ethernet, Wi-Fi, Audio, HDMI).
BIOS/UEFI : Basic Input/Output System / Unified Extensible Firmware Interface) sont des micrologiciels en langage machine stockés sur la pile CMOS. Interface de communication entre les composants (hardware) et le système d’exploitation (Windows, Linux).
Format : La carte mère est disponible en différents format d’encombrement (ATX, micro-ATX ou mini-ITX).

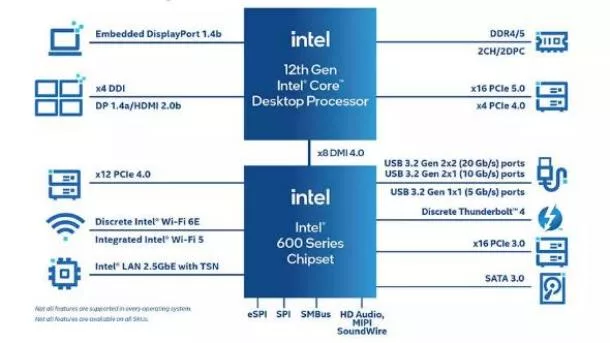

Choisir un chipset
Les chipsets Intel sont segmentés en séries Z, B, H et Q. Chaque segment correspond à un contexte d’utilisation et un niveau de fonctionnalités tels que l’overclocking, le nombre de lignes PCIe, le nombre et types de ports USB et le nombre de connecteur de stockage. Chaque fonctionnalité supplémentaire représentant un coût additionnel. L’utilisateur doit définir ses besoins et usages d’exploitation..
Classification des chipsets Intel :
Série Z ( Enthousiastes / Gamers ) : haut de gamme pour les passionnés de performances. Overclocking complet des processeurs CPU séries « K » et de la RAM. Connectivité maximale. Grand nombre de lignes PCIe, de ports USB et de connecteurs de stockage. Multi GPU (SLI / Crossfire).
Chipsets Z790, Z890.
Série B ( Mainstream / Polyvalent ) : milieu de gamme au meilleur rapport qualité/prix. Pas d’overclocking CPU. Overclocking de la RAM (profils XMP) sur les générations récentes. Suffisant pour le Gaming avec PCIe 5.0 pour le GPU et support DDR5.
Chipsets B760, B860.
Série H ( Mainstream / Grand public ) : PC domestique, PC bureautique, PC multimédia ou PC gaming, bénéficiant d’un meilleur rapport performances/prix. Pas overclocking CPU. Overclocking de la RAM sur chipsets récents.
Chipsets H610, H810.
Série Q ( Entreprises / Professionnels ) : environnement spécifique entreprises. Dispose des outils de gestion de serveur, parc informatique et de sécurité avancée. Gestion à distance avancée (AMT, ISM). Sécurité matérielle accrue via Intel vPro. Overclocking bloqué pour stabilité.
Chipset Q670.
Paramètres clés de configuration
BIOS / UEFI : Mise à jour de la compatibilité des composants. Remédiation des bugs matériels.
Boot Priority : Détermine sur quel disque de démarrage (SSD, clé USB) l’ordinateur va récupérer son système d’exploitation.
Profil XMP / DOCP : Réglage de la mémoire vive RAM à la vitesse maximale au lieu de la vitesse par défaut.
Overclocking : Réglage de la vitesse et de la fréquence du processeur CPU par les utilisateurs avancés.
Smart Fan Control : Réglage de la ventilation pour le refroidissement thermique et le bruit.
Secure Boot / TPM : Paramètre de sécurité géré par Windows 11.
